开关电源启动浪涌抑制+整流二极管应力+EMI整改

 一、开关电源上电浪涌电流产生原理

开关电源前级标准结构：交流输入→EMI滤波→整流桥堆→高压母线电解电容。
市电交流电经过全桥整流后，直接对母线高压电解电容充电。电容两端电压无法突变，冷机刚上电时电容电压近似为0，电网峰值电压直接加载在整流回路当中。
输入线材、PCB走线、整流器件内阻极小，回路阻抗极低，瞬间形成峰值极大的合闸冲击尖峰，也就是开机浪涌电流。

常规反激电源空载上电浪涌，可达额定工作电流10～80倍，仅持续半个~一个工频周期。
浪涌危害：前端空开跳闸、插座触点拉弧烧蚀、保险丝炸裂、整流桥击穿、母线电容鼓包老化、电网电压跌落干扰周边设备、高频尖峰引发严重EMI电磁干扰。


开关电源前级整流滤波拓扑电路图、电容上电充电电压电流示波器实测波形、浪涌尖峰对比示意图

二、启动浪涌对整流二极管/整流桥应力深度影响

整流桥内部四颗整流二极管，是上电浪涌首要承受器件，浪涌不加抑制，二极管极易批量失效，详细电气应力如下：
1、正向浪涌电流应力冲击
上电大充电电流直接流经整流芯片PN结，瞬时IFSM冲击远超二极管额定参数，造成芯片裂胶、PN结损伤、漏电流变大、正向压降升高、器件发热烧毁。长期反复开关机热冲击，引脚焊盘脱层、铜皮开裂。

2、反向耐压VRM应力恶化
电容充电结束二极管关断瞬间，电网电压+线路寄生电感感应尖峰叠加，反向电压急剧抬升，极易出现二极管雪崩击穿、软击穿，造成整流桥直通短路炸机。

3、反向恢复尖峰引发EMI超标
普通工频整流管反向恢复速度慢，大电流关断产生陡峭di/dt、dv/dt电流电压尖峰，耦合输入线材形成强共模干扰，直接导致传导骚扰、辐射发射超标，EMC安规认证无法通过。

4、温度循环加速老化失效
高低温工况+频繁上电冲击，器件温差剧烈循环，封装胶体开裂，高温环境故障率成倍上升。

整流二极管选型优化方案

1、市电适配器、工控机选用超快恢复整流桥、软恢复整流二极管
2、反向电压预留1.8倍以上降额设计，抑制关断尖峰
3、低ESN软恢复管，降低反向恢复噪声，源头改善EMI
4、大功率机型必须配套软启动电路，大幅降低二极管上电电流应力


整流二极管上电反向电压应力波形图、桥堆四管电流受力分布图、普通整流管&超快恢复管EMI噪声对比波形

三、成熟可靠上电浪涌抑制电路方案

1、NTC负温度系数热敏电阻限流方案

交流火线串联功率型NTC热敏电阻，冷态常温阻值大，强力压制电容充电上电尖峰；电源工作发热后阻值急剧下降，导通损耗小，结构极简。
适配：手机充电器、适配器、LED驱动、小家电小功率电源

优点：电路极简、成本极低、无控制线路、无噪音、无源可靠性高、安规易通过
缺点：快速连续开关机无法降温，限流直接失效；稳态持续热损耗影响效率；高温环境阻值漂移，限流能力衰减

2、继电器旁路短路NTC优化方案

上电依靠NTC完成浪涌抑制，母线电容充满、电源启动稳定后，辅助绕组驱动继电器吸合，触点直接短接NTC热敏电阻，彻底消除稳态发热损耗。
适配：工控电源、设备电源、100~800W中大功率机型

优点：浪涌抑制稳定、反复开关机性能优秀、整机效率高、性价比极强
缺点：机械触点存在使用寿命、通断产生电弧干扰、PCB占用空间略大、长期使用触点氧化

3、双向可控硅SCR移相软启动

交流电过零小角度缓导通，平缓逐级给母线电容充电，无机械触点，电流上升平缓，浪涌抑制效果极佳。
适配：UPS、储能电源、大功率工业开关电源

优点：无触点长寿命、抗震抗振动、电网适应性强、整流器件应力极小
缺点：驱动控制线路复杂、调试难度高、存在管压降损耗、易产生工频谐波EMI

4、MOS管有源RC缓启软开关

母线串联功率MOS管，RC延时控制栅极电压，使MOS线性缓慢开通，精准管控电容充电电流斜率，精准钳位浪涌峰值。电压建立完成后MOS饱和导通，导通损耗极低。
适配：服务器电源、高频循环上电、超薄精密开关电源

优点：浪涌限流精度最高、反复上电一致性强、寿命长、体积紧凑、EMI最优
缺点：驱动芯片成本偏高、线性区发热严重、散热设计要求高、RC参数调试难度大

5、串联水泥功率电阻限流

线路串联固定电阻分压限流，结构最简单。仅极小功率简易机型使用，长期发热严重、效率极低，目前逐步淘汰。

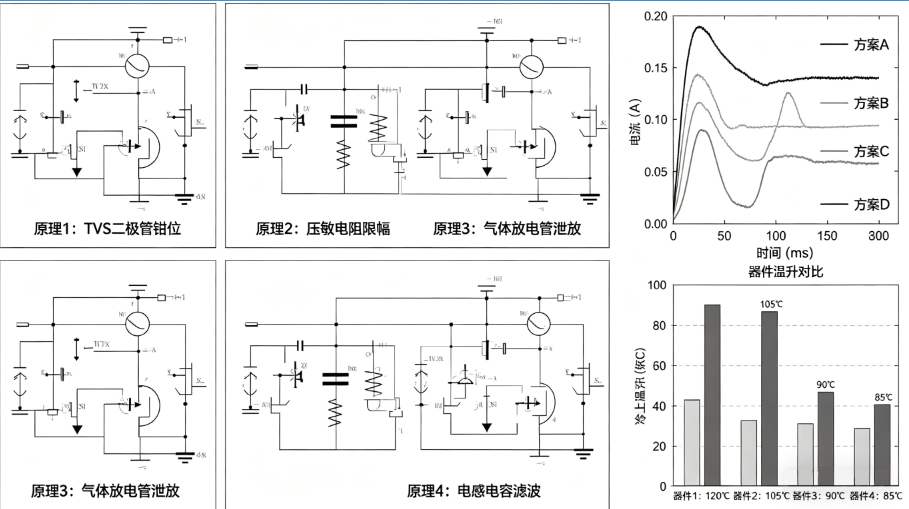

四种浪涌抑制原理电路图、冷上电电流波形对比图、器件温升对比效果图

四、结合浪涌+整流器件的EMI电磁兼容全套优化

上电浪涌尖峰、整流二极管反向恢复噪声，是开关电源EMI不合格核心痛点，前级一体化配套整改方案：
1、优化输入共模电感参数
加大共模电感感量，抑制上电di/dt电流尖峰，阻隔输入共模传导干扰，降低电网侧辐射，提升安规余量。

2、安规X电容、Y电容精准匹配
输入端X电容吸收差模浪涌电压尖峰，Y电容泄放共模噪声，平滑整流开关毛刺，降低二极管关断dv/dt干扰。

3、整流桥端RC/RCD尖峰吸收回路
整流二极管并联吸收电阻+吸收电容，抑制反向恢复电压震荡，抹平关断尖峰，大幅改善传导EMI，认证通过率极高。

4、PCB安规布线优化
强弱电分区、缩短高压母线走线、减小功率回路面积，降低浪涌磁场辐射，避免尖峰耦合干扰PWM控制芯片。

5、浪涌电路与EMI结构协同设计
NTC+继电器组合拓扑，既压制上电冲击、降低整流二极管应力，又降低整机损耗与电磁噪声，电源EMC一致性大幅提升。


完整前级EMI滤波架构图、浪涌整改前后传导频谱对比图、PCB高低压环路优化示意图

五、不同功率电源选型总结

1、100W以内适配器、充电器：NTC热敏电阻+超快恢复整流桥，成本低、EMI好管控
2、100~800W工控设备电源：继电器短接NTC方案，兼顾浪涌、二极管应力、效率、EMI
3、800W以上大功率工业、储能UPS：SCR可控硅软启动，抗震长寿命
4、服务器高频上电机型：MOS有源软启动，尖峰控制精准，EMI一致性最好
